分频器的原理你真的了解吗?
分频器一般常用于拥有高音和低音的单元,或者带有中音单元的音箱中,若缺少分频器这种拥有多单元的音箱就不能将不同频段的声音进行回放。而且分频器的种类以及质量的差异,也同时影响到音箱能否回放出更好的声音表现。本文首先介绍了音箱分频器电路及作用,其次介绍了音箱分频器工作原理,最后阐述了音箱是如何呈现出高低音及音箱内的分频器详解。
看似简单,但在实践运用的分频器中,为了均衡上下音单元之间的灵活度差别,厂家们需依据不同状况参加大小不一的衰减电阻或是由电阻、电容构成的阻抗补偿网络,不同的设计和消费工艺自然使分频器这个看似不起眼的元件在音箱中产生了效果不一的影响。而这些细节,正式一切HIFI器材必需追求的,这也是HIFI与普通民用设备的根本区别。
分频器有什么用

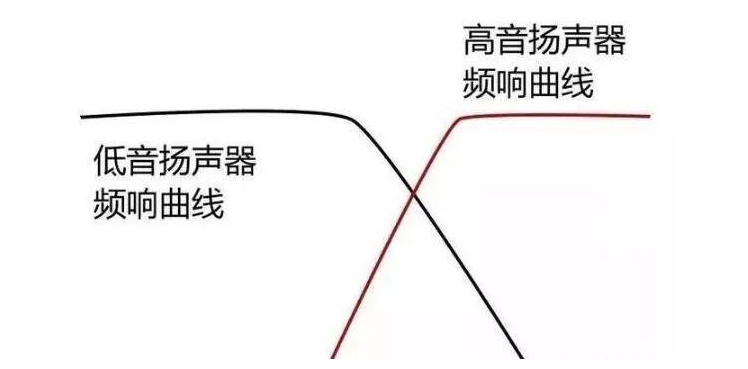

无论是高音单元还是低音单元,它们本身的频响曲线都不是平坦的,高音和低音扬声器都会在两端有所衰减,这样低音频响的上线衰减部分可能就会与高音频响的下限衰减部分发生重合甚至交错,造成频段重合而无法组成平直曲线,这样出来的声音一定不会是好的音质。
如果想要让它们在一起协调地工作并不是说简单对接就可以了,分频器的作用正是负责各个扬声器之间完成这种频响的组合来实现更好的效果。分频器将功放输出的音乐信号经过其中的过滤波原件处理来让各个单元特定的频率信号通过,简单点说就是将原始信号分割成为若干频段,分频器来挑出最适合对应单元播放的频段并分配给它,来实现多扬声器的协同工作。

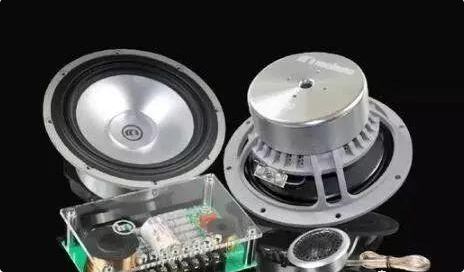

分频器的需要由音箱本身的设计决定的,双分频就是分割为两段,而三分频则分割为三段,这就是大家经常所说的“两路”和“三路”。按照分频器的工作原理来划分,它拥有多种实现方式,也就分成了不同类型的设计,但我们经常见到的还是功率分频器和电子分频器两大类,这也是大家经常能够听到的概念。
电子零件为核心的功率分频器

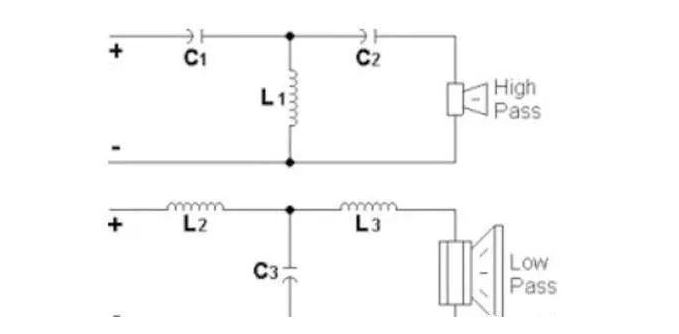

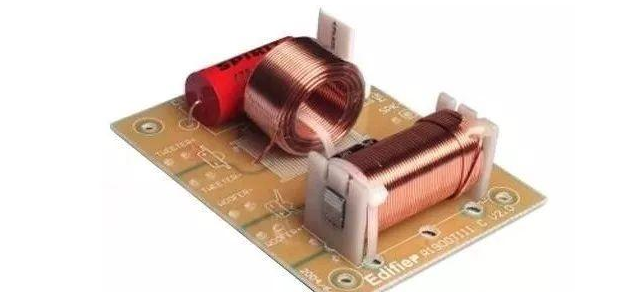

功率分频器设计在功率放大器之后,主要采用电容和电感元件组成,所以也被称作是感容分频器。因为电感和电容有滤波作用,通过电感和电容能够实现低通和高通,最后达到分割频率的目的。这类分频器设置在音箱内部,通过LC滤波网络,将功放输出的音频信号分成高、中、低之后分别送至每一个发声单元。
最简单的功率分频为电容分频,就是在高音单元的后面串联一个电容来实现分频的方法。稍微复杂一些的可以在每一路中都使用电容和电感来达到更加精细的频率分割效果。但无论如何,功率分频器安装还是很简单的,有源和无源的音箱均能够适用。功率分频在频率分割后的频段也是存在衰减现象的,衰减曲线的斜率一般会与滤波的次数有关。
但功率分频器的缺点也比较明显,它本身就消耗功率,会出现音频谷点并产生交叉失真。另外功率分频器的参数与扬声器单元本身的阻抗拥有直接的关系,因为单元的阻抗是频率的函数,与标称值偏离很大,因此误差很大,不利于调音,可能需要足够的经验和技术才能够让功率分频实现好的效果。
