新手小白不要错过这份保姆级模拟调音台使用教程

调音台广泛用于广播、剧场、舞厅、体育馆等场所。常见的调音台有8路、12路、16路、24 路等,每路均可单独对信号进行处理,如信号放大,音调调节,声音的空间定位、混合等。

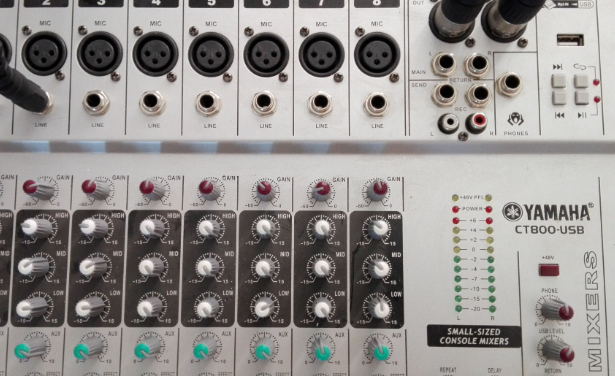

调音台可分为输入、母线、输出三部分。调音台输入部分 :插座和功能键安排。

(1)是话筒( MIC )输入插座。

(2)是线路端( Line)。它是一-种大三芯插座, - -般用于除话筒外的其它声源的孔。

(3)是插入插座(INS)。其平时内部处于导通状态,当插入大三芯插头后, (1)(2)输入的信号从插头，一芯引出经，外部设备处理后又从另一芯返回调音台，故也称为又出又进插座。

(4)是定值衰减( PAD)。按下此键,输入的信号将衰减20dB (即10倍) , 有的为30dB。

(5)是增益调节( Gain) ,即音量预调旋钮。

(6)是低切按键( 100Hz)。按下此键,信号中100Hz以下的成分被切除。

(7)是均衡调节( EQ)。H.F.高频, M.F.为中频, LF.为低频。

(8)是辅助旋钮( AUX1 ; AUX2 ; AUX3 ; AUX4)。调节该路信号送往相应母线的电平大小。其中AUX1、AUX2的信号从推子前引出,不受推子影响, AUX3、AUX4则受推子控制。

(9)是声像调节( PAN)。调节声源在空间的分布,如调至左边时,相当于把该路声源放在左边(左声道)。在要求立体声的场所时使用该钮。

(10)衰减器( Fader)。即推子,调节该路音量大小。

(11)监听按键(PFL或CUE)。按下它,用耳机插在调音台的耳机插孔上,实现对该路信号的监听。

(12)接通按键(ON)。按下它,该路信号接入调音台进行混合。

(13)L-R按键。按下它,信号经推子、PAN 后送往左右母线。

(14)1-2按键。按下它,信号经推子、PAN后送往编组母线1和2。

(15)3-4按键。按下它,信号经推子、PAN 后送往编组母线3和4。值得注意的是有些调音台无13、14、15按键。母线( BUS )是各路输入通道信号的汇流处,然后传至输出部分。一般有四条母线,左(L)右( R )输出母线,监听母线和效果母线。
