音频处理器连接示意图，音频接口图解！

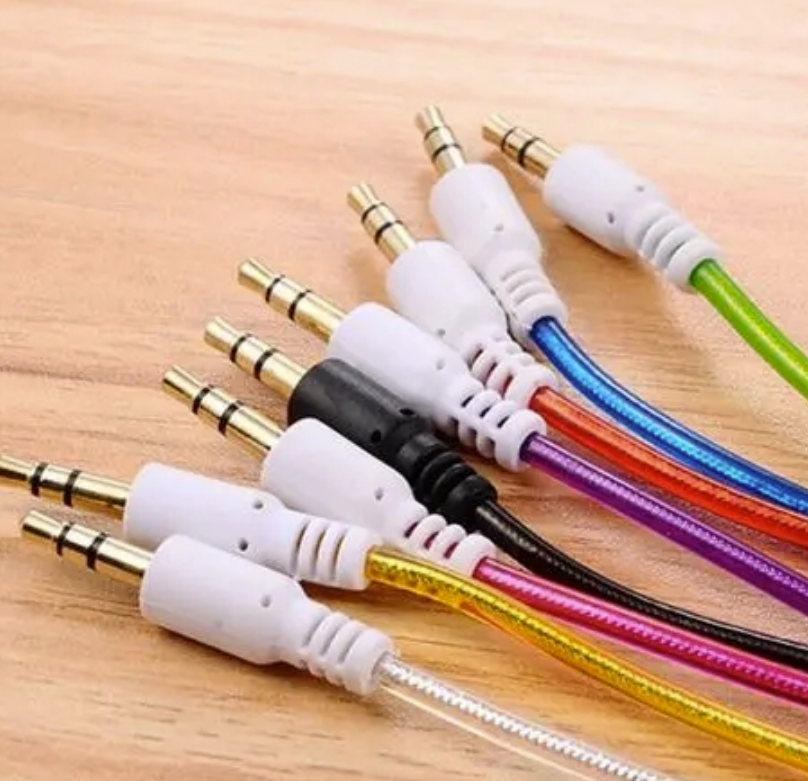

第一种最为常见的音频输入输出接口也就是我们日常生活使用的手机的耳机接口，需要用到的也就是3.5mm插口，

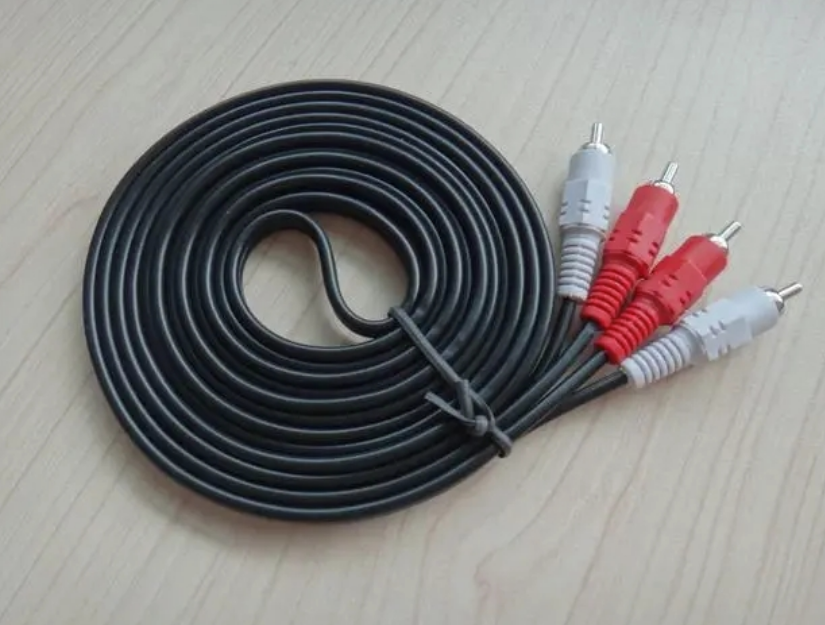

第二种其次是双莲花连接头，它是音、视频线连接头的一种，因为连接顶部比较像莲花，所以叫做“莲花头”，或称之为“莲花插头”

第三种就是XLR俗称卡侬头，有三针插头和锁定安装组成。因为采用了锁定安装，XLR连接相当牢固。一般在专业能力比较高的音响系统，如音质较好的电容鹅颈话筒，无线麦克风的主机连接口等需要用到。

第四种，是大三芯大二芯接口接口，音视频行业的业内人士还喜欢叫它为“大杆”连接头，它的直径为6.35毫米的插头，其优点是抗磨损，适用多次插拔，比较常见的无线麦克风的主机以及高档的耳机与电吉他等使用的就是这样的接口，音频连接头即为大三芯连接头的样式，尽管它的外观和3.5音频接口的类型，可是传输的声音是否为环绕声还需要依据整体系统软件来决定。

第五种，音响插头（瑞士插），简而言之是专门用于音响的连接的插头，内部有4芯，8芯的接口，比较常见的为四芯，+1-1+2-2标记的芯内部接口，选择其中的一组连接音响线的正负两极，便完成音响的连接。

第六种，凤凰插头，也就是排插，这类连接头只会出現于在专业的音频输出设备上，例如说高级的无线麦克风主机，以及软件调音的音频处理器，功放，音响上。

目的也就是优化音频系统的设备连接，避免上面所述的这个插头和那个插头的连接缆线的制作和购买，说到底每一个厂家的接口不太可能做到完全一致，并且音频系统的组成也不太可能单是购买一家品牌的设备做到连接好整体的音频扩声系统。

当然了具体的怎么连接怎么选择缆线，或者是得依据设备的接口方式来选择，因为这一些接口不但有公头还有母头，也就是音频连接线可以是公的音频连接线，也可以是母到母的音频连接线，以至于公母的接口区别，可以依照汉字，凹凸来决定。

音频常见的三种接口

1、TRS接口

TRS接口是我们日常生活中最常见的接口形态了，一般有3种尺寸，2.5mm/3.5mm/6.3mm三种，2.5mm在多年前的旧手机上还会出现，但是已经被3.5mm统一市场了。3.5mm接口就是最最常见的音频接口了，现在的手机和电脑主板也都是3.5mm接口的形态了，我们看到3.5mm和6.3mm都有两个绝缘黑环，TRS的含义是Tip（signal）、Ring（signal）、Sleeve（ground），分别代表了这种接头的3个触点，也就是插头部分分成的3段金属环，所以3.5mm和6.3mm接头也被称为“小三芯”和“大三芯”。

6.3mm的大三芯一般是平衡信号的接头，但它同时也可以传输非平衡信号，所以单从接头的外观形态还不能分辨出传输的信号类型，还要看具体设备。

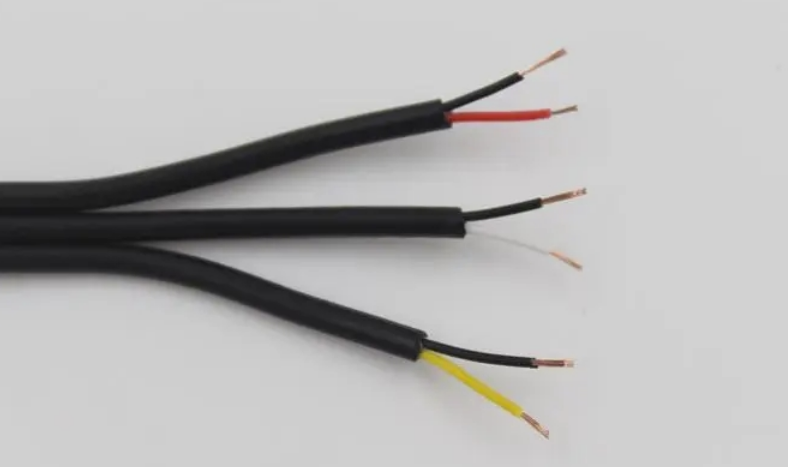

2、RCA接口

RCA接口，是美国无线电公司的英文缩写（RadioCorporationofAmerica），俗称为“莲花头”，在音箱、电视上面经常能看到（红白那个）。RCA采用的是同轴传输信号方式，中轴传输信号，外沿一圈的金属层接地，一般白色接口负责左声道传输，红色接口则负责右声道。而每一根RCA线缆负责传输一个声道的音频信号，比如立体声声道的音箱就需要2根RCA线，2.1声道就需要3根RCA线了，以此类推。

3、XLR接口

XLR接口，名字由来是CannonElectric公司的“cannonX”系列产品+锁定装置（Latch）+金属触点外的橡胶封口（Rubbercompound），于是这种接口就被称为XLR接口，大家则习惯称为“卡侬口”，针脚数量上有两芯、三芯、四芯的，以常见的三芯接头为例，三个针脚分别是火线、零线和地线，而外面一圈金属圈则是用来固定的。这种接口在电容麦克风、声卡和电吉他上面都很常见，XLR接口与“大三芯”TRS接口一样，可以用来传输音频平衡信号，而且同样地不能单纯凭接头形态来判断传输的是否是平衡信号，仍然要看具体设备的实际情况。

以上就是关于音频处理器连接示意图，音频接口图解。
